五月 24, 2022

I.M.S.A. 通过穆尔电子解决方案简化数据管理

穆尔电子智能分布式方案,让数据和信号管理得到合理简化

I.M.S.A.公司设计制造的机器中,包括专门用于模具模块的深钻加工和铣削中心,以及用于圆柱件轴向深钻加工的设备。所有机器都是根据订单安排生产。在深钻加工中通过创建模型来记录加工的精度和速度。稳固的结构概念,对辅助装置和控制装置的集成,从而保证机器的自主性和可靠性,这些都是模型创建的数据支撑。

与更传统的钻床设备相比,对深钻加工最佳性能的探索导致应用数量大幅增加。基于此原因,I.M.S.A.公司试图合理化信号/数据的最大内部连接,优化管理传感器收集的所有信息并将信号发送到执行器。



MF1000/2F钻孔设备



MF1000/2F 深孔钻铣机床设计,用于加工重达 4 至 6.5 吨的模具模块。这些模块可以放置在能够倾斜高达 22° 的旋转倾斜工作台上:通过结合工作台的旋转和倾斜运动,可以进行双重倾斜操作。 MF1000 / 2F 由一个加工单元组成,带有两个分别专用于深钻和铣削的钻头。钻头部件安装在移动滑轨上,由于两个主轴垂直重叠,加工过程分别在各轴上完成。另外,机床还配备了可容纳多达 24 个自动旋转刀架。这种专门用于模具加工的双主轴配置是I.M.S.A. 钻孔机床的特点,这种配置让机器可以自动执行深度钻孔和补充加工,如沉孔和螺纹加工,无需监督或操作员干预即可长时间运行。此外,这里需要重点介绍的是,排屑系统和润滑液的流动,以及随后的过滤系统设计,机器产生的切屑通过传送带传输到机器外,并与润滑液分离。随后,液体被送到过滤系统并通过热交换器冷却,从而确保润滑剂的温度必保持在 30°C。由于工具耦合系统以及润滑油的净化所采用的解决方案的特殊性,需要对从安装在机器各个部分的传感器获取和传输数据系统进行审查。 事实上, I.M.S.A.公司需要一套合理的方案来连接传感器和执行器,从而可以显著简化以前使用的系统, I.M.S.A.总结先前系统在维护阶段的使用经验,反馈其不但复杂,而且经济效益低。

分布式安装解决方案



I.M.S.A.联合分布式自动化技术专家穆尔电子,一起评估了收集和传输数据所需连接的范围,试图以一种简单而有利的方式优化连接概念。由于使用环境恶劣以及工作区域内存在灰尘和润滑剂颗粒,使用防护等级为 IP67 的配电模块十分必要。

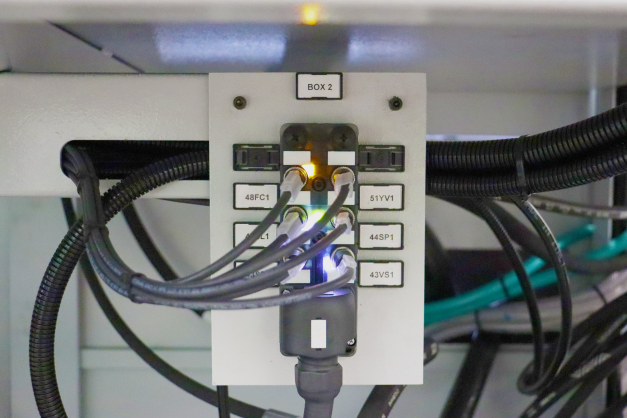

穆尔电子向I.M.S.A.公司推荐了Exact12—一款无源分配器,采用压铸整体外壳制成,可承受外部拓展,并配备 8个防水等级的输入/输出,每个点管理2 个信号。



I.M.S.A.现场应用工程师, 详细解释了I.M.S.A.公司需要配备合理化数据传输系统的原因: “MF1000 / 2F 是一台相当复杂的机器—以最少的人工干预进行深钻作业。为此,机器需要额外再配备一些辅助设备,可以对复杂的操作进行自动管理。MF1000/2F的主要功能中,有换刀和挂刀系统、从切屑中去除和分离润滑油的系统、以及过滤和冷却润滑剂的系统。为了优化所有这些功能,机器还配备了大量传感器和执行器,但我们意识到这将导致接线工作的显着增加。”正如 Meroni 所描述的,根据旧的建设性方法,传感器的大量存在将需要增加很多额外的线缆。 “我们必须通过长接线来连接传感器、执行器和电气面板,这会使任何维护和故障排除操作变得复杂。相反,通过在 Exact12 分配器上传输数据,可以将 6/8 个信号分组到一根线缆上。这极大地促进了整个方案的实施进程,同时对整个系统进行了合理的优化。”

Exact12 的采用还可以使用穆尔电子接线和连接器,来对控制油泵和空气泵的执行器进行管理。

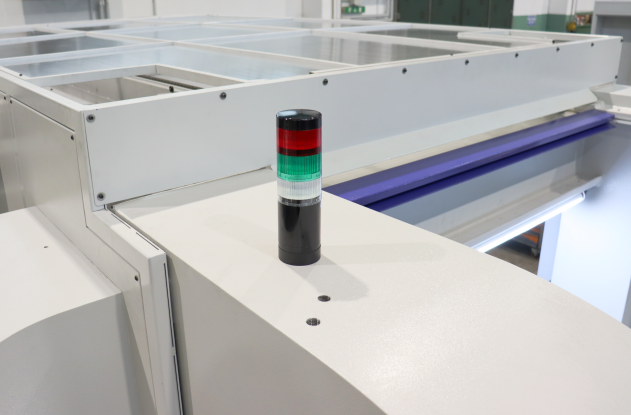

Gabriele Magni – 穆尔电子机床部门经理,解释了 I.M.S.A. 的诉求是如何被满足的: “我们推荐使用 Exact12,因为它是一个非常灵活的分线盒产品。我们相信它将充分响应客户的需求。 I.M.S.A.生产的机器需要非常高水平的功能可靠性。出于这个原因,公司向我们寻求解决方案,他们需要简化数据/信号连接并创建更合理的拓扑结构。除了接线之外,Exact12 还集成了专用于压缩空气和润滑油阀执行器的连接器,因此能够提供完整的“交钥匙”整套方案。借助Exact12系统,还可以按比例实现信号网络的架构,实现穆尔电子哲学的典型应用—穆尔电子专注于分布式安装” 。I.M.S.A. MF1000 / 2F 还安装了模块化 Modlight 信号灯,以通过声光信号控制工作状态。 “ Modlight信号灯是理想的解决方案,原因有很多:由于采用了模块化附件,组装起来既简单又快捷,而且由于与 Exact12 无源分配器使用相同的 M12 连接系统,因此将其连接到网络中,同样容易配备。我们还赞赏 LED 指示灯出色的光强度,这在机器上对于目视检查工作进度至关重要。此外,由于 MF1000 / 2F 的大尺寸,一些组件需要拆卸和重新组装才能运送到最终客户端。鉴于Modlight信号灯的安装极其简单,这些操作所需的时间绝对可以忽略不计” ,Meroni 继续说道。



面向未来的可扩展解决方案



Magni展示了穆尔电子与I.M.S.A.共同开展的项目是面向未来的解决方案:“我们与I.M.S.A.正在建造一台新机器,它将能够执行大量额外的操作。出于这个原因,我们将再次采用分线盒,通过集成设计系统实现机器上的分布式安装概念。 Meroni在这方面评论道:“新机器将完全自主地取代铣刀和大炮钻执行深钻加工,能够管理多达19 个工作轴,为此我们需要更加简化的分布式安装方案,事实证明,Exact12 是该项目的最佳选择”。



结论



穆尔电子优良的品牌声誉是 I.M.S.A.与其合作的关键因素之一,不仅如此:I.M.S.A.愿意与一个专业团队建立联系,并且信赖其提出的方案,是因为穆尔电子团队能够分析并且挑战I.M.S.A.的诉求,提出最终能够完全解决突出问题的产品和解决方案,并且能够更好满足客户的需求。



通过提出的分布式安装概念,I.M.S.A.公司逐渐舍弃了用于管理数据和信号的过时连接技术。通过应用于 MF1000 / 2F 的智能分布式安装实现的目标和结果,保证了最高水平的功能、可靠性和成本控制,有助于实现极其简化的系统设计理念。

在接下来的实现过程中,I.M.S.A.公司将更多采用穆尔电子应用理念,以及其 100% 经过测试的产品和尖端解决方案。



Exact12产品亮点



- IP67防护等级

- 8个M12端口

- 每个点管理2个信号

- 每个输入状态的灯光信号

- 防水和抗外部介质

- 快速简便的安装和调试



Modlight产品亮点



- IP65防护等级

- M12连接器

- 模块化光源:红、黄、绿、蓝和白

- 高达90分贝的蜂鸣器

- 超过40000小时不间断运行

- 快速简便的安装和调试

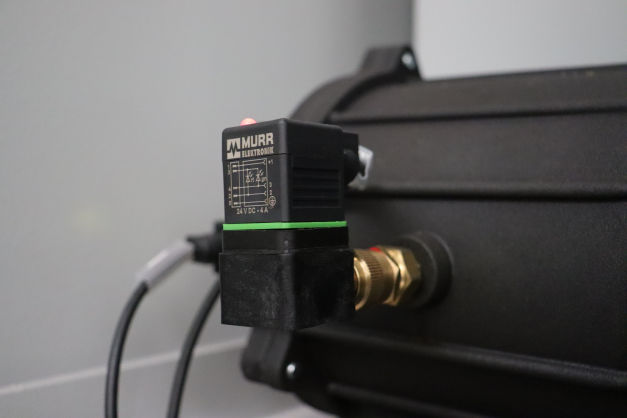

阀门连接器亮点



- 照明和集成状态指示

- M8 - M12连接

-屏蔽,抗紫外线,抗洗涤剂和抗振动
