工业通信网络是数字化的基石

机器和系统通信正在迅速增加。 网络充当数据流的生命线。 为了确保成功推进数字化,您必须拥有强大而可靠的网络技术。 您需要检查通信网络是否足够强大,以应对灵活应用程序的增长,并找出将经典和/或数字设备的组合可靠地联网的先决条件。 最后,您需要知道应用程序是否已为将来的数据通信发展做好了准备。

工业通信网络的设计,规划和实施需要对自动化技术有深入的了解,并要考虑网络数据的主要要求-可靠性,开放性和灵活性。

穆尔电子知道不仅提供组件的能力很重要,从基本的交换机一直到最新的POE技术以及连接它们的线缆,而且还能够提供支持和技术来帮助我们的合作伙伴优化数据减少接线工作量。

共享知识,提供选择(包括它们的优缺点)和解释组件的“受用点”,使您可以从整体上了解工业网络并突出展示所选解决方案的附加值。

系统网络 vs. 基础网络

当今的生产设施必须灵活且易于更改。 因此,网络拓扑的设计对于确保机器和系统的数据相关功能可靠性以及确保其符合当前要求至关重要。 通过连续分段和对高层网络的无限制访问来检查冗余连接的概念也很重要。

除了开放和灵活之外,还必须设计工业网络以匹配应用程序。 最终用户选择的各个因素(如数字可持续性和增强的诊断)决定了正确的网络拓扑。

交换机是您网络的总管

智能基础结构组件(简称交换机)读取传入的数据并将其转发到适当的设备。 网络性能取决于交换机性能。 非管理型或管理型交换机之间的选择取决于需求和设备功能。

在端口和设备配置方面,非管理型交换机提供了广泛的选择。 它们执行错误分析,网络诊断和冗余机制的重要功能。 交换机可优化数据传输,简化安装并降低总体成本-在网络拓扑中使用交换机可根据需求进行优化。

另一方面,管理型交换机在端口和设备配置方面提供了广泛的可能性。 它们承担着用于错误分析,网络诊断和冗余机制的重要功能。 这些交换机优化了数据传输,但增加了配置工作量,从而增加了总成本。 但是,将它们使用在网络中具有提供更多控制(包括何时需要远程访问)的优势。

万众瞩目的工业网络

下面的六个方案展示了正确的交换机在何时何处可以增强工业网络。 在这些示例中,穆尔电子展示了如何通过交换机来管理数据流量,从而提供以使用正确的技术以合适的价格找到正确的解决方案。

通过考虑分布性等因素,穆尔电子为此提供个性化选择的完整系统方案,公司对机器连接的知识会随着网络效率的提高而增长。 使用定制的安装技术优化您的工业网络!

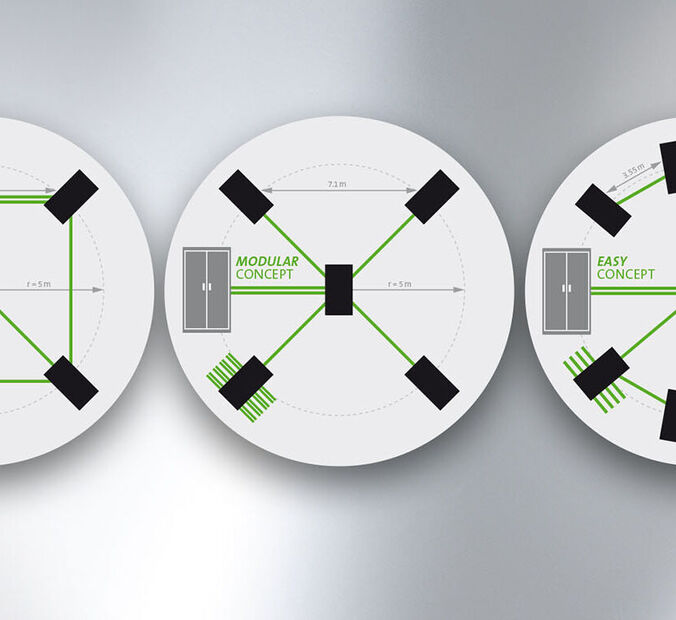

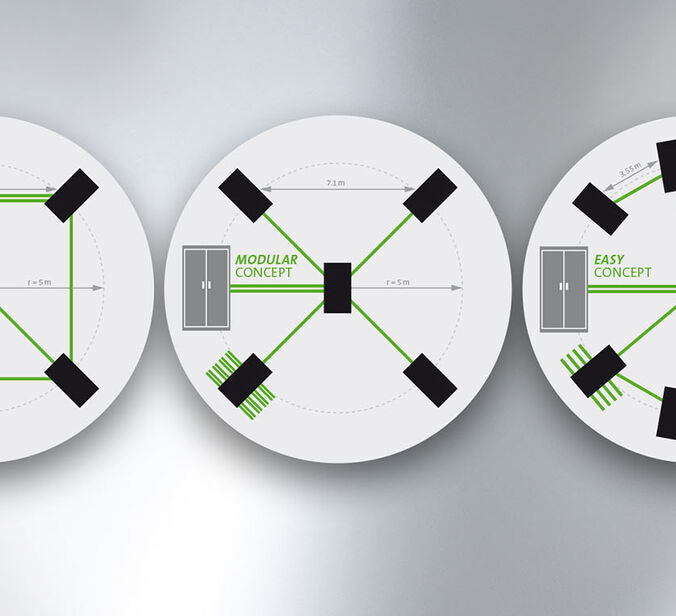

案例1:拓扑检查和加密数据流

从前

出发点是机柜中的交换机,从交换机进入现场(数次运行50m),并且经常引至同一位置。 在分散的控制柜中,这会导致巨大的空间问题和各种混乱的电缆。

通过将其他交换机放置在第二个分布的控制柜中,安装可以更加简便和透明

未来

分布式交换机是现场总指挥,路从机柜中出发,然后是在现场形成星形拓扑。

用IP67交换机替换次级交换机。

优势

由于使用了较少的线缆并将控制柜转移到现场,从而降低了成本,减少了安装时间,节省了空间,更易于排除故障(在控制柜和模块之间的线缆断裂的情况下),减轻了重量。

应用

物流中心,生产线(汽车),各种机器人应用,压力机,喷漆车间,起重机系统,食品和饮料,自动导引车

结论

更现代的机器/系统安装,线缆铺设简便,成本优化。

返回到概览

案例2:从Profibus 转换到 ProfiNET

从前

使用经典的Profibus技术具有以下缺点:设备不再完全支持Profibus,并且只能在线路拓扑中使用。 此外,使用较长的现场总线线缆可能会导致总线网络中的大量故障排除困难。 其他缺点包括所需的端接电阻器(可能是常见的错误源),缺乏集成的IT服务以及刚性的DIP开关寻址。

未来

ProfiNet是一种开放式拓扑,支持不同的排列方式(星形/树形等)。 ProfiNet基于用于数据传输的工业以太网标准,不仅可以实现现场级别的连接,而且还可以与工业IT功能结合使用。 无需终端电阻。

此外,ProfiNet通过自动拓扑管理缩短了安装时间并缩短了停机时间。 ProfiNet设备是“即插即用”的。 在拓扑中它们可以轻松安装或替换,并由控制器自动编程-无需配置。

收益

高度灵活的系统结构,前瞻性ProfiNET标准的开放性,高数据速率,扩展诊断,TSN视角。

应用

适用于任何使用Profibus的行业; 带有工具更换器的机器人,汽车传输线,机械工程,机床。

结论

智能网络使用最新的ProfiNet协议进行配置,维护和故障排除。 较旧的ProfiBus系统已过时,不再受支持或更新。

返回到概览

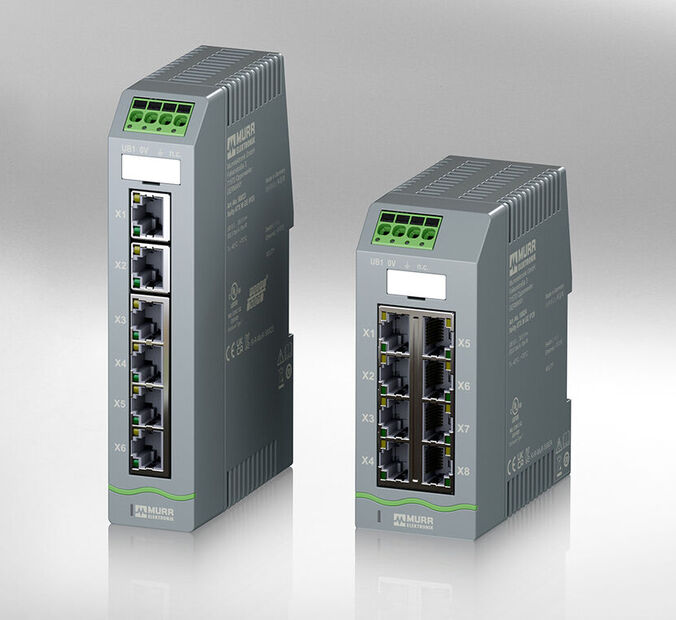

案例3:从非管理型到管理型交换机

从前

安装非管理型交换机,可确保快速,轻松地启动。 此配置无需编程,但不可以自定义。

未来

转换为管理型交换机可提供具有更多功能和诊断功能的交换机配置。 管理型交换机充当数据流量的引导者/指南,并使得可以使用TIA Portal等配置工具。 管理型交换机具有远程维护功能,可以由控制器在拓扑中自动配置。

收益

系统信息允许进行分析和功能扩展,而远程维护则开辟了新的服务潜力。 管理型交换机也可以作为诊断工具。 系统不会因过多的非托管交换机而过载。 可以轻松复制配置并在其他受管交换机上实现。 使用ProfiNet管理型交换机,在启动过程中控制器将自动接管寻址和配置-ProfiNet管理型交换机不需要直接/现场配置,因此安装成本较低。

应用

机床构造,机械工程,传输线,移动机器,机器人应用,餐饮...包括诸如机器的远程维护,状态监测,预测性维护等功能

结论

尽管管理型交换机的投资成本较高,但它们使工业以太网网络能够在平滑的数据流量下优化工作。 应用程序数据可确保诊断。 计划内的拓扑分析,计划内的远程维护和内置的故障排除功能可以节省时间和金钱,尤其是在计划外停机的情况下。

返回到概览

案例4:改造/扩展

从前

机器的现代化/重新装备带来了挑战,包括额外的组件和端口。

未来

适当的系统分析可确保将现有机器与新组件进行优化联网。 可以添加冗余,并标准化连接过程,以简化机器设置。

收益

机器会进行适当更新,以确保数据需求符合客户的期望和预算。包括(重新)安装技术的订购以及成本效益和系统分析。

应用

在任何行业中通过技术更新和/或停产对机器进行改造

结论

适当的网络可使现有生产环境中的机器和数据收集的现代化。

返回到概览

案例5:连接新机器

从前

您将把机器连接从经典的熟悉的方法更改为当前的技术和标准,但是您不想错过寻找替代解决方案和创新的机会。

未来

真正的网络咨询系统方法可以使人们对不同技术/平台中的可用选项有更多的了解,包括添加诸如数据分析和故障排除之类的功能。

收益

借助合适的技术,机器将变成模块化,从而使其易于复制并缩短内部调试时间。

应用

所有领域内的新机器建立时

结论

降低成本,更多的机器连接知识以及更高效的解决方案–一切皆有可能。

返回到概览

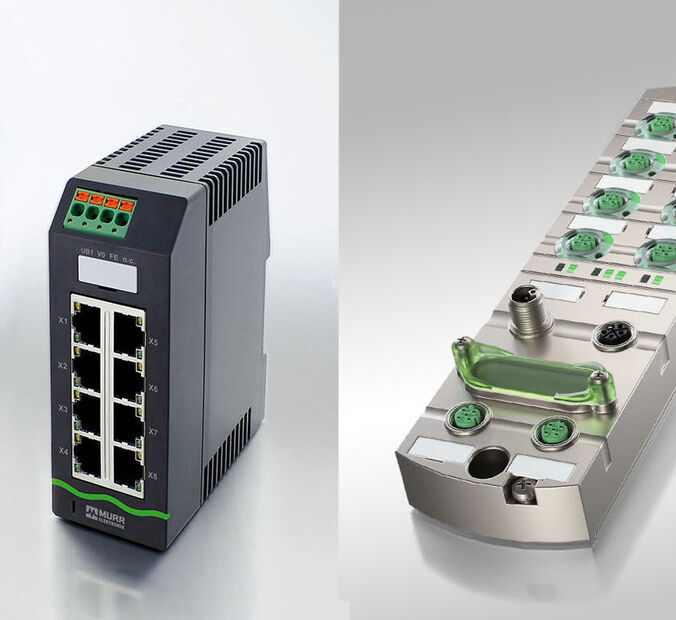

案例6:中央集合和分布式网络(IP20或IP67)

从前

标准是在控制柜中集成IP20交换机。 如果需要分布式的版本,则外部控制柜配有IP20开关。

未来

在将网络和IO外设带到现场的过程中,将安装具有适当IP等级的分布式交换机。 可显著节约空间,布线和安装成本。

收益

工业以太网基础设施的简化以及相应的布线工作量和成本的减少带来了安装总成本的减少。 拓扑变得更简单明了,并缩短了调试时间。

应用

物流,生产线,大型工厂(包装,油漆车间,起重机),自动导引车,经典机械工程

结论

根据分布式的需求,进行成本优化的机器连接。

返回到概览
