十一月 11, 2020

移动机械安装的新道路

这是一个两难的问题,你一直遇到同样的线缆和布线问题,你唯一的解决方案是使用现有的产品,你知道最终的结果是远远不理想的。但这是你所拥有的一切选择?这是许多电气工程师所面临的一个令人沮丧的问题。当然,有更好的方法,更好的解决方案。

Data Panel GmbH是穆尔电子集团旗下的一家公司,该公司已久经考验,现在为移动机械提供模块化、高度灵活和具有时代前瞻性的电子安装解决方案。

挑战与机遇

在“合理化安装技术”方面,移动设备的市场仍处于起步阶段。尽管线缆线束和接线盒是主导技术,但近年来越来越多的电子技术使用到了移动机械上——这对机器制造商的布线工作产生了冲击效应。此外,现在制造商在他们的产品范围有更多的选择,以更好地满足市场的要求。所有这些都意味着线束和接线盒解决方案正日益走向它们的极限。

一些制造商表示,根据机器的类型的不同,出于重量原因,线束的安装需要在众多人员的协作下完成,在某些情况下,还可能会需要一个室内吊车的辅助。另一种急需改善的情况是:当连接许多分别独立的连接线时,很难确保每一条连接线都是完全紧固且防漏的。即使只有一个密封失效,水分或操作介质就会直接渗透到控制器、传感器或执行器的外壳中,从而导致机器完全失效。

简单,快速,无故障的安装

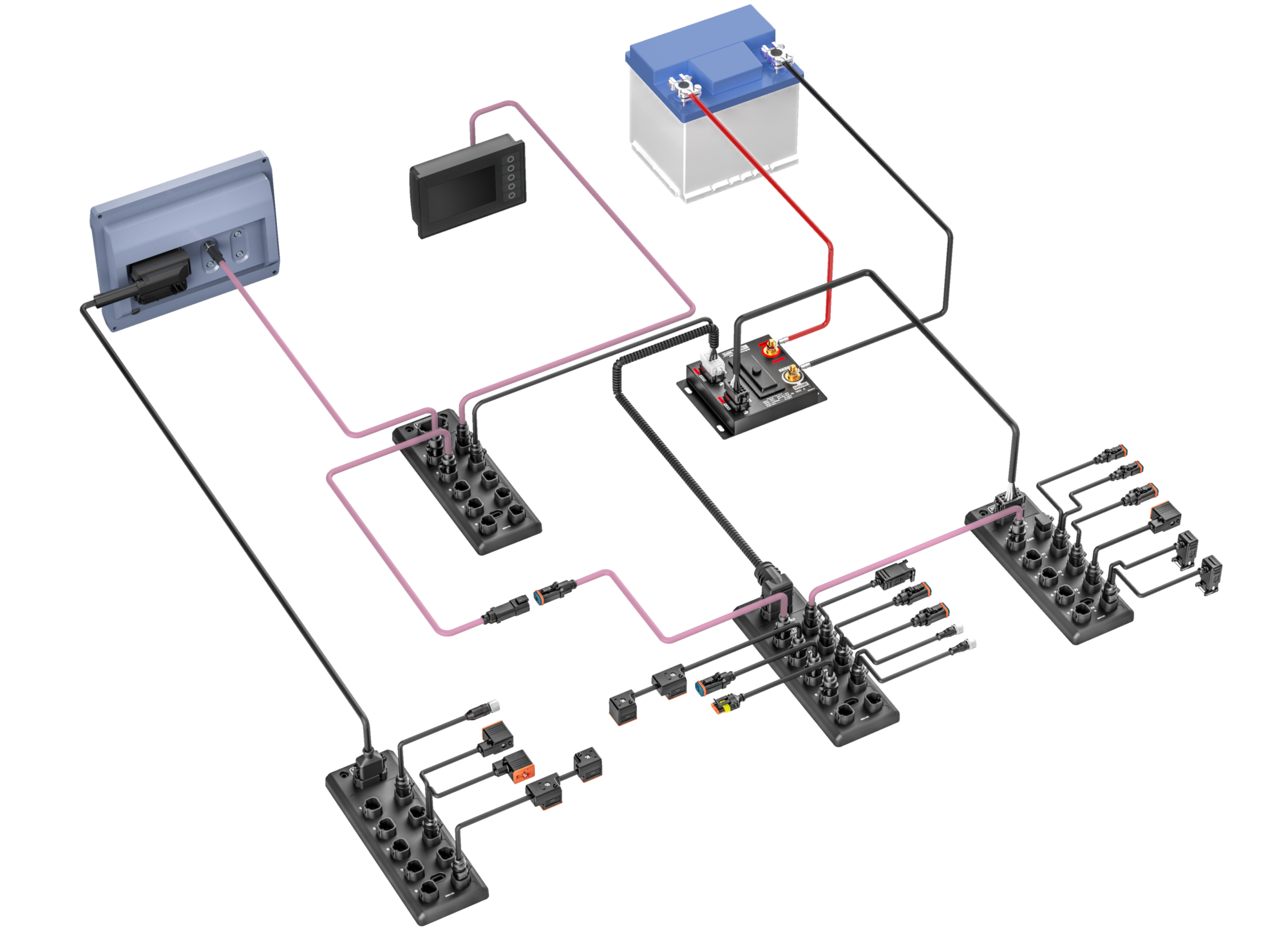

2020年3月,穆尔电子集团成立了DataPanel GmbH,旨在解决或消除上述问题和困难点。 其产品组合包括用于移动机械的高质量,分布式式,电控安装解决方案。 这个由现场总线模块,无源分线盒和预制线缆组成的模块化系统提供了高度协调,模块化和可插拔的系统。 新系统专门为移动设备市场制造,彻底改变了布线和线缆的连接方式,并有可能实现小批量生产的高度经济性。

xtremeDB产品系列的全封装CANopen现场总线模块为输入或输出提供八个插槽。 信号类型有数字,模拟,比例,频率/计数器和编码器信号可以分别配置为输入。 输出侧的DO(4A / 10A),PWM / PWM(I)和PVG阀门控制装置丰富了信号范围。

得益于端到端DT兼容的连接技术,该模块由强化塑料外壳材料制成,设计人员可以使用预制护套的线缆替代现已使用单线连接模式的机器线缆连接。

分线盒的使用创造了从并行线束或接线盒布线到插入式现场总线技术的过渡技术,并且还提供了将控制器上的“板载”输入和输出简单而经济地带入现场的可能性。 与线束相反,该插入式系统可以随后扩展或改装机器电子设备,而不会出现任何问题。

借助完整的xtremeDB产品系列,可以使用穆尔电子基于DT插件技术的预制和测试连接线缆,而无需专业知识即可进行机器的设置和调试。 使用这些连接线缆时,有源和无源模块均满足IP68,IP66K和IP69K的要求。 或者,可以将线缆与DT或兼容的连接器组装在一起。 预制且预测试完成的组件所组装的模块化系统以及广泛的附件确保了在对传感器和执行器进行接线时的高度独立性。 xtremeDB的另一个优势是与线缆制造商的独立性。 由于易于安装新安装系统模块化系统的组件,因此机器制造商不依赖于其现有容量资源。

在分线盒中,技术的进化大大节省了空间,因为除了移动控制装置之外,还取代了其他输入和输出模块以及端子层。 这意味着信号不再需要单独且费力地在“盒子”中布线,而是简单而有效地分布安装在机器中,因此,控制盒可以更小,或者在理想情况下甚至可以完全省去。 不再需要线缆密封套和端子排。 安装时间也因此缩短了很多。

如果需要维修,可以在现场方便快捷地更换连接线缆,也可以使用自接插头进行维修。
